斗輪挖掘機

瀏覽量:214
發布時間:2024-05-06
作者:濰坊市歐駿寶礦山機械制造有限公司

我公司致力于生產提供優良的礦山機械設備!可根據不同的物料及生產要求,為您提供合理的設備方案!

產品介紹

一、主要用途

JXLQ-1000履帶移動式單斗輪,采用了優良的設計和制造手段,具有完美的作業能力,適用于礦山、煤炭、水泥、城市垃圾處理、焦化、大中型火力發電廠和冶金企業等行業的松散物料在儲料場的堆放、裝取作業。通過傳送帶、車輛等運輸設備,將松散物料運進儲料場或通過傳送帶輸送帶所需到達的位置。它是一種可連續作業的大中型裝卸設備。


二、產品亮點

對主要零部件的結構設計,以及斗輪驅動系統傳動裝置的優化設計,采用斗輪機的自動控制技術、現場通信網絡技術、遠程通信系統技術,采用計算機視覺技術監控斗輪機的方法,斗輪堆取料機設計的虛擬樣機技術和虛擬現實技術,變幅裝置運動學仿真技術、斗臂架模態分析、CATIA鏟斗三維造型技術和非電量檢測技術的應用,提高了設備應用及運行的穩定性。

(1)能效高:對于大宗物料連續取料能力大,作業面寬,效率高,履帶行走移機迅速,節約時間。

(2)用人少:1~2人操作(或無人)已實現自動化采挖。

(3)能耗低:設備總功率223KW,有效功率206KW。用外接380伏交流電,每度電按照當?shù)貑蝺r(jià)1.5元(當?shù)貙?shí)際單價)計算,每立方采挖成本0.31元。采用柴油發電機組250KW,每小時均耗油68L,按照柴油7元/L計算,每立方采挖成本0.952元。相比傳統挖掘機,同樣運行成本降低67%,一臺工作能力替代2-10臺傳統挖機,采購成本降低50%。

(4)機械使用維護成本低:日常維護易損件少,挖掘斗,斗齒,托輥等。

(5)環保性能好:斗輪挖掘、挖掘臂輸送系統、出料臂輸送系統低速度運行,揚塵少。

(6)穩 定性好:整機采用380V交流電/柴油發電機組為動力源,電機,減速機等國內品牌,電氣控制元件、PLC、液壓系統泵、閥采用進口件。

(7)設備前瞻性:通過對設備控制智能化設計,已實現取料無人化,遠程監控現場工作畫面,遠程控制設備運行,遠程監控設備運行數據,已及設備故障警報維修等,自動潤滑系統,提高了各回轉部件的使用壽命,降低設備故障率。

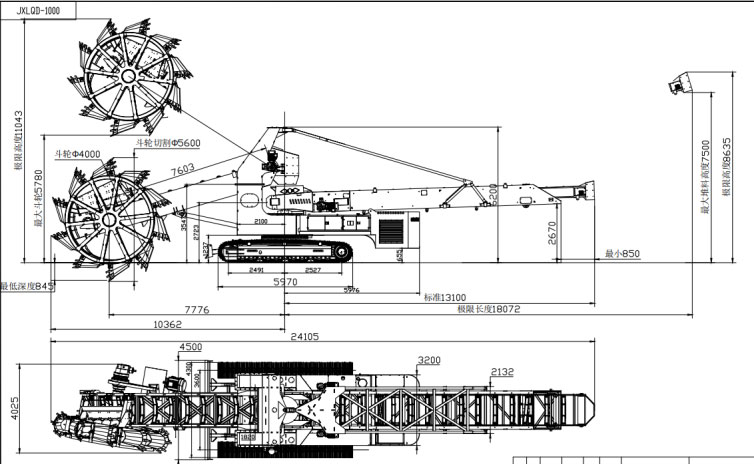

技術參數
名稱技術參數
整機尺寸:(mm)21075x4200x6160
履帶尺寸:(長x寬)6000x600
理論能力:(m3/h)1000
額定斗容0.25m3
斗輪直徑5.2m
斗輪斗數8
單位切割力20kg/cm
斗輪轉數8 r/min
物料松散特性0.85t/m3(煤)
卸料臂相對取料臂回轉角度±90°
取料臂回轉角度360°
輸送皮帶寬度1.2m
輸送皮帶帶速2.8m/s
接地比壓100kpa
較小轉彎半徑7.5m
履帶較大行走速度8.5m/min
驅動方式液壓驅動
動力源柴油或電驅動
斗輪驅動功率132kw
斗輪臂輸送帶驅動22kw
出料臂伸縮輸送帶驅動30kw
斗輪大臂回轉驅動5.5kw x2
伸縮大臂回轉驅動3kw x2
履帶行走+油缸升降22kw
整機功率223kw
柴油發動機功率350HP
整機重量65t
